電磁脈沖閥噴吹時間
來源：泊頭市天潤環保機械設備有限公司發布時間：2021/11/16 13:55:44
電磁脈沖閥噴吹時間：

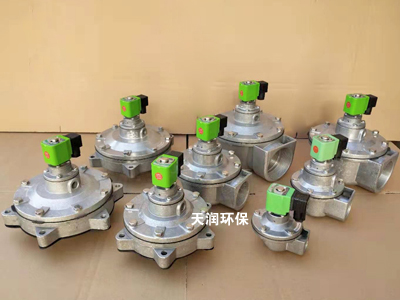

電磁脈沖閥閥座嵌入氣包內安裝，阻力小，流通性好，噴吹量高，運行效果好，性能穩定，維護簡便，使用壽命長，提高了負荷帶動量，擴大了氣源壓力的使用范圍。
噴吹時間是指脈沖閥開始噴吹的時間。一般認為噴吹時間越長，噴入除塵布袋內的壓縮空氣量越多，清灰效果越好。對清灰效果的影響并不明顯。隨噴吹時間的增加，除塵器壓降很快下降，而噴吹時間達到時間時，壓降下降很少，但壓縮空氣量卻成倍增加。因此想通過調節噴吹時間來降低脈沖布袋除塵器的壓降是有限的。噴吹
時間的設定是指脈沖電磁閥通電的時間，而不是脈沖閥膜片動作的時間。例如：設定脈沖閥的通電時間為50ms，脈沖閥膜片動作的時間要過100ms/。脈沖閥的噴吹時間內對清灰效果產生功效的關鍵是氣流的峰值高低，而不是通過氣流延續時間的長短。由此可知，高質量的電磁脈沖閥將對清灰效果產生極其重要的影響。
